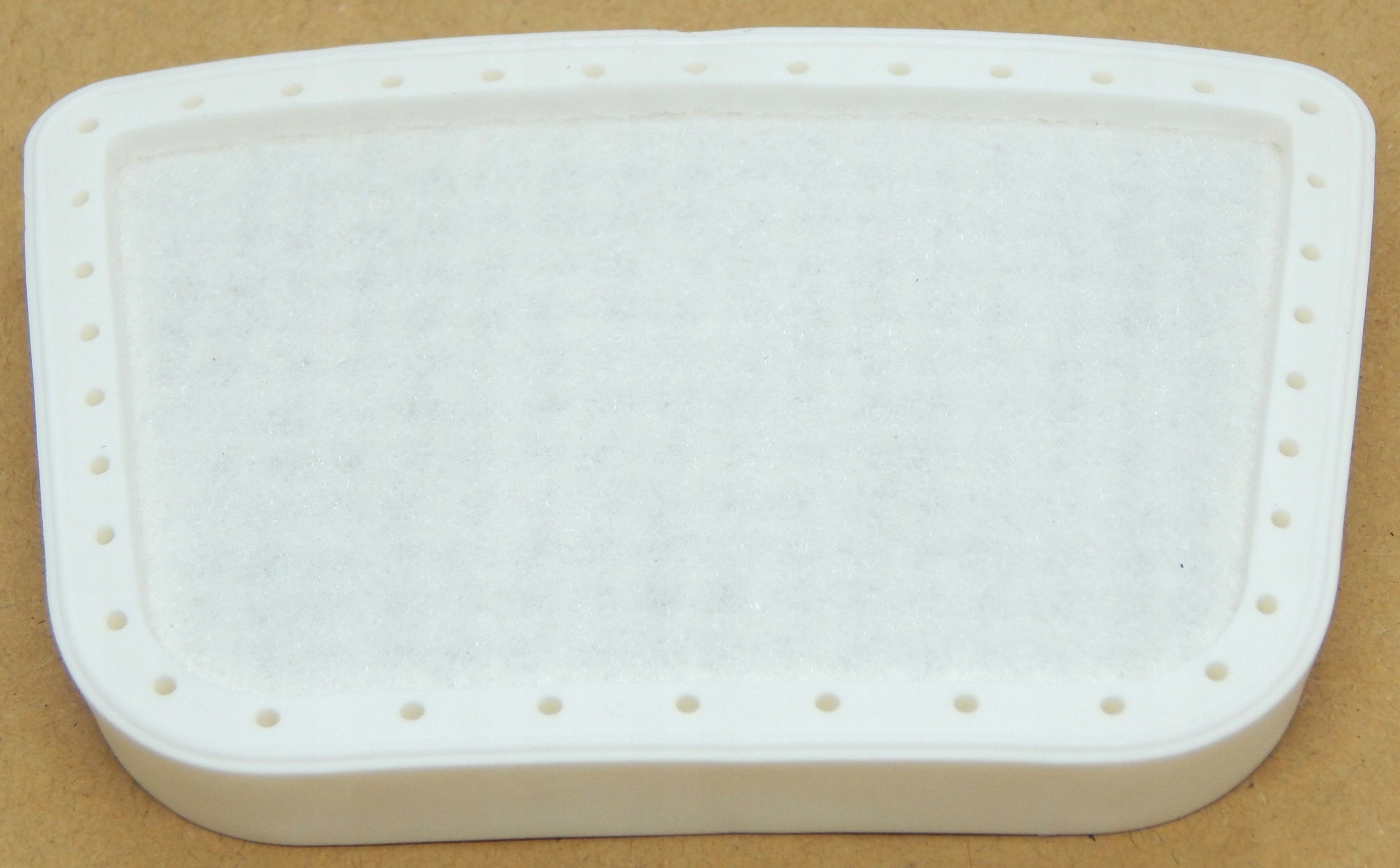

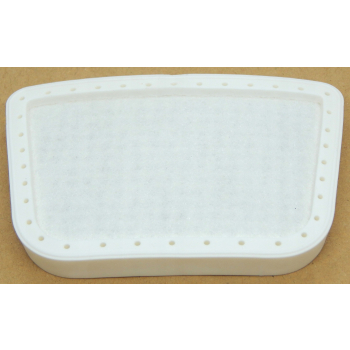

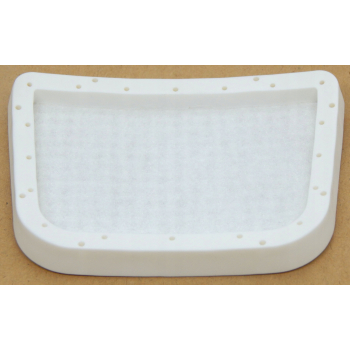

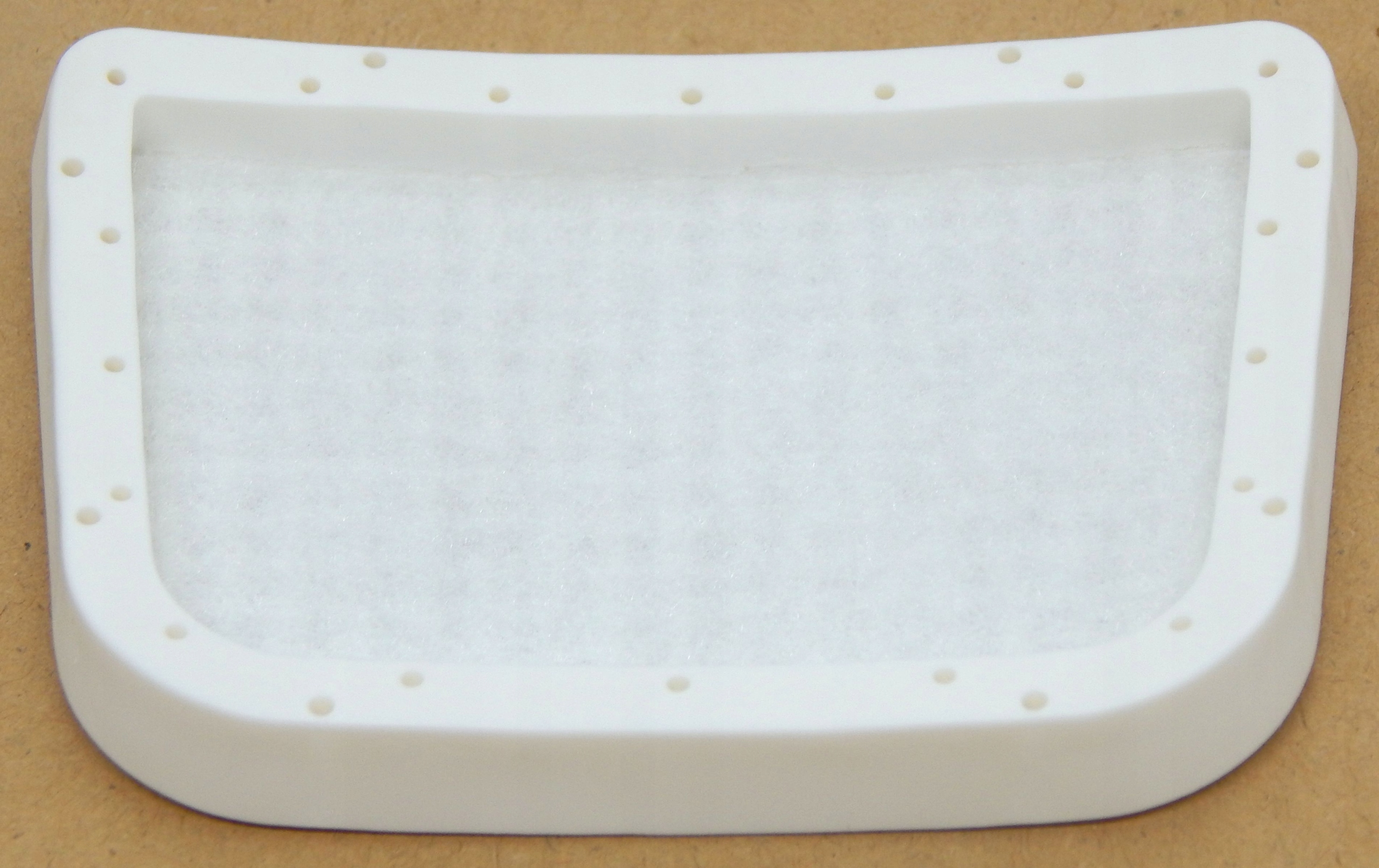

* Makita filtr powietrza do kosy / podkaszarki spalinowej EM2650UH

( AIR CLEANER ELEMENT / PETROL BRUSH CUTTER / element filtra powietrza / główny filtr powietrza / trymer liniowy )

• Producent: Makita
• EAN: 0088381442206
• Kod producenta: 443169-1 / 443140-5 / 443141-3 / 367443140
• Pozycja na schemacie: nr 63 - EM2650UH

Zastosowanie

kosa / podkaszarka spalinowa :

• BCX3400
• EE2650H
• EBH252U
• EBH253U
• EBH340R
• EBH341U
• EM2511LH
• EM2650UH
• EM2651UH
• EM2654LH
• EX2650LH

spalinowe nożyce do trawy i żywopłotu / nożyce ogrodnicze ( PETROL POLE HEDGE TRIMMER ) :

• EN4950H
• EN4951SH

• EY2650H

spalinowe pompy wody ( ENGINE PUMP ) :

• EW1050H
• EW1060H

spalinowa dmuchawa / spalinowy odkurzacz do liści ( Petrol Blower ) :

• BHX2500
• BHX2501

spalinowy plecakowy opryskiwacz ogrodowy :

• EVH2000

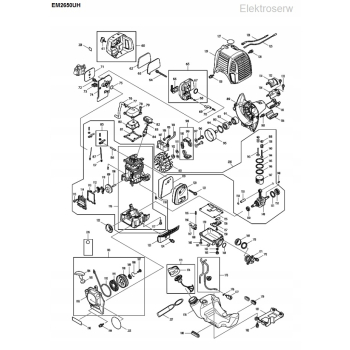

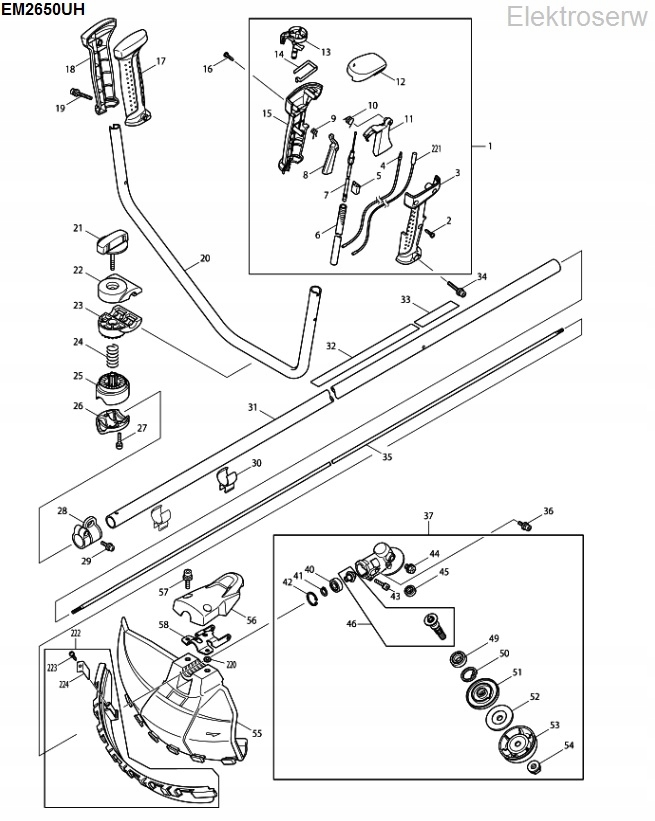

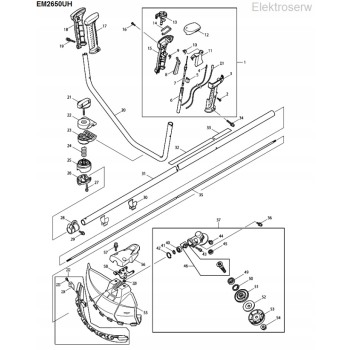

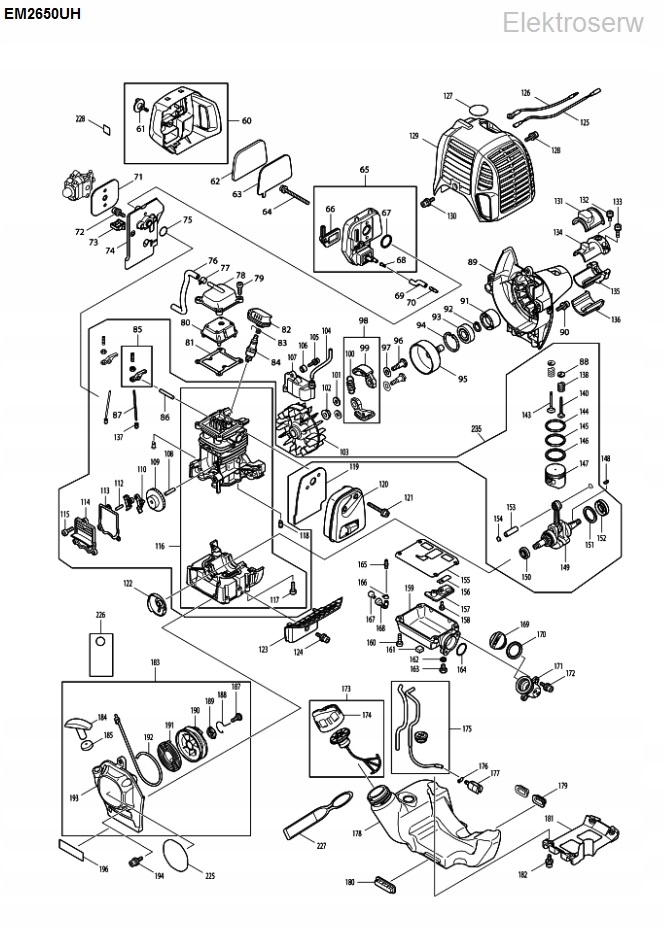

Schemat i spis części do EM2650UH

pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:

001; 125775-1  Rękojeść sterująca kpl.; 1

002; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 3

003-1; 183A10-9  Obudowa dźwigni kpl.; 1

004; 638705-8  Moduł przewodu; 1

005; 451081-1  CABLE HOLDER; 1

006; 452005-0  CORRUGATE TUBE; 1

007; 168570-6  Linka gazu; 1

008; 451083-7  Dźwignia blokady włączenia; 1

009; 233541-3  Sprężyna skrętna 7; 1

010; 233540-5  Sprężyna skrętna 11; 1

011; 451084-5  Dźwignia przepustnicy; 1

012-1; 455722-1  Pokrywa włącznika; 1

013; 451082-9  Dźwignia przełącznika; 1

014; 232251-9  Sprężyna płytkowa; 1

015-1; 183A10-9  Obudowa dźwigni kpl.; 1

016; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

017; 188659-4  Zestaw uchwytu; 1

018; 188659-4  Zestaw uchwytu; 1

019; 911256-9  Wkręt z łbem stożkowym ściętym M5X35 W; 1

020; 331862-8  Rękojeść 19; 1

021-1; 168796-0  Gałka 57; 1

022; 318429-9  HANDLE CLAMP; 1

023; 318428-1  HANDLE HOLDER; 1

024; 233202-5  Sprężyna dociskowa 20; 1

025; 318427-3  PIPE HOLDER; 1

026; 318426-5  PIPE CLAMP; 1

027; 922241-7  Śruba imbusowa M5X25 W; 2

028; 195143-2  Zestaw wieszaka; 1

029; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR; 1

030; 451526-9  WIRE CLAMP; 2

031; 140431-2  SHAFT PIPE COMPLETE; 1

032; 891198-2  Etykieta ostrzegawcza; 1

033; 819312-8  Etykieta z logo Makita; 1

034; 911256-9  Wkręt z łbem stożkowym ściętym M5X35 W; 1

035-1; 327056-1  SHAFT; 1

036-1; 922206-9  Śruba imbusowa M5X10 W; 2

037-2; 123833-7  Obudowa przekładni kpl.; 1

040-1; 210157-1  BALL BEARING 609ZZ; 1

041-1; 257986-1  Pierścień ustalający (ZEWN.) S-9; 1

042-1; 257987-9  Pierścień ustalający (WEWN.) R-24; 1

043; 922241-7  Śruba imbusowa M5X25 W; 1

044; 265590-2  Śruba z łbem sześciokątnym M8X10 R; 1

046-3; 183K10-9  CUTTER SHAFT SET; 1

049; 210115-7  BALL BEARING 6001LLU; 1

050-1; 257407-3  Pierścień ustalający (WEWN.) R-28; 1

051-1; 326821-5  Podkładka ustalająca; 1

052; 346084-7  Podkładka zacisku; 1

053; 168526-9  Pokrywa kpl.; 1

054; 264025-0  HEX. NUT M10-17; 1

055; 452260-4  Osłona; 1

057-1; 266280-0  Śruba imbusowa M6X25; 2

058-1; 347012-5  PROTECTOR CLAMP 24; 1

060-2; 123499-3  Osłona filtra powietrza; 1

061; 265791-2  Wkręt z łbem radełkowanym M4; 1

062-2; 443171-4  Filtr powietrza; 1

063; 443140-5  Filtr powietrza; 1

063-1; 443169-1  Filtr powietrza; 1

064-1; 266618-9  Śruba z łbem kulistym i gniazdem 6-kątnym M5X60; 2

065-3; 123501-2  Płytka filtra kpl.; 1

C10; 266007-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10; 1

066-2; 162346-3  Płytka separatora; 1

067; 213540-1  O-ring 15; 1

068-1; 424316-3  Zawór cylindra; 2

069-1; 422099-9  PIPE; 1

070; 325665-0  JOINT PIPE; 1

071; 442153-3  Uszczelka gaźnika; 1

072-1; 266787-6  Śruba imbusowa M5X18 WR; 2

073; 451825-9  CLAMP; 1

074; 451729-5  Izolator; 1

075; 213547-7  O-ring 12; 1

076-1; 422109-2  BREATHER PIPE; 1

077; 345918-1  HOSE CLAMP; 1

078-1; 318745-9  Pokrywa cylindra; 1

079-1; 922222-1  Śruba imbusowa M5X16; 4

080-2; 453860-3  Pokrywa wahacza; 1

081; 162304-9  Uszczelka pokrywy górnej cylindra; 1

082; 424302-4  PLUG CAP; 1

083; 324891-8  Sprężyna kapturka świecy; 1

084; 168534-0  SPARK PLUG; 1

085; 125554-7  Zespół wahacza; 2

086; 256200-2  Kołek 5; 1

087; 256865-0  Pręt 2.5; 2

088; 325668-4  SPRING RETAINER; 2

089-1; 143823-4  Obudowa sprzęgła; 1

090; 922228-9  Śruba imbusowa M5X18 WR; 3

091-1; 450569-8  SPACER; 1

092; 961052-5  Pierścień ustalający (ZEWN.) S-12; 1

093-1; 210111-5  BALL BEARING 6201LLU; 1

094; 962151-6  Pierścień ustalający (WEWN.) R-32; 1

095-2; 161588-6  Bęben sprzęgła; 1

096-1; 266864-4  Śruba pasowanya z łbem 6-kątowym M6X25; 2

097; 267817-6  Podkładka 8; 2

098-1; 126135-0  Sprzęgło kpl.; 1

099-1; 161332-1  CLUTCH SHOE; 2

100-1; 231881-3  Sprężyna naciągu 7; 1

101; 267812-6  Podkładka 6; 2

102-1; 264039-9  CONED DISK SPRING HEXNUT M8-13; 1

103; 318569-3  Koło z wentylatorem; 1

104; 444021-6  TUBE; 1

105; 266602-4  Śruba imbusowa M4X20; 2

106; 452049-0  SPACER; 2

107-1; 161483-0  Moduł; 1

108; 268238-5  Kołek 5; 1

109; 125552-1  Zespół przekładni krzywkowej; 1

110; 313169-4  Podnośnik krzywkowy; 2

112; 268239-3  Kołek 4; 1

113; 162274-2  Uszczelka; 1

114; 318443-5  Pokrywa boczna cylindra; 1

115-1; 922222-1  Śruba imbusowa M5X16; 3

116-2; 135478-9  Blok cylindra; 1

117-1; 922222-1  Śruba imbusowa M5X16; 6

118; 424201-0  Zawór cylindra; 2

119-1; 346331-6  Uszczelnienie tłumika; 1

120; 168554-4  Tłumik; 1

121; 266440-4  Śruba imbusowa M5X40; 2

122; 168483-1  PULLEY; 1

123; 451731-8  Płytka tłumika; 1

124-1; 922206-9  Śruba imbusowa M5X10 W; 1

125; 638707-4  Moduł przewodu; 1

126; 638708-2  Moduł przewodu; 1

128-1; 922206-9  Śruba imbusowa M5X10 W; 1

129-1; 453266-5  Pokrywa cylindra; 1

130-1; 922206-9  Śruba imbusowa M5X10 W; 1

131; 424082-2  BUFFER RUBBER; 1

132; 922211-6  Śruba imbusowa M5X12 W; 1

133; 922226-3  Śruba imbusowa M5X18 W; 2

134; 318249-1  PIPE HOLDER; 1

135; 318250-6  PIPE HOLDER; 1

136; 424083-0  BUFFER RUBBER; 1

137; 424200-2  SPACER; 2

138; 234108-0  Sprężyna dociskowa 9; 2

140-1; 326366-3  Zawór wylotowy; 1

143-1; 326367-1  Zawór dolotowy; 1

144-1; 195145-8  Komplet pierścieni tłoka; 1

147; 318441-9  Tłok; 1

148; 254040-2  Sworzeń wału korbowego 3; 1

149-4; 123774-7  CRANK SHAFT ASSEMBLY; 1

150-2; 213769-9  Uszczelka olejowa 10; 1

151-1; 267400-9  Podkładka 23; 1

152-2; 213089-1  Uszczelka olejowa 12; 1

153; 257781-9  Sworzeń tłoka; 1

154; 233976-8  Zacisk; 2

155-2; 162345-5  Uszczelka osłony oleju; 1

156; 346083-9  Zawór przewodu; 1

157-1; 318910-0  Płytka ustalająca; 1

158-1; 922112-8  Śruba imbusowa M4X10; 1

159; 318588-9  Osłona oleju; 1

160-1; 922222-1  Śruba imbusowa M5X16; 4

161; 424344-8  Amortyzator; 1

162; 346305-7  Uszczelka korka spustu oleju; 1

163; 266611-3  Śruba z łbem sześciokątnym M6X8; 1

164; 213548-5  O-ring 20; 1

165-1; 325665-0  JOINT PIPE; 1

166-1; 282020-8  HOSE CLAMP; 1

167-1; 325666-8  Ciężar oleju; 1

168-1; 125805-8  OIL TUBE ASSEMBLY; 1

C10; 424301-6  OIL TUBE; 1

169; 452047-4  OIL CAP; 1

170; 424343-0  Uszczelka korka spustu oleju; 1

171; 452048-2  OIL PIPE; 1

172-1; 922206-9  Śruba imbusowa M5X10 W; 2

173-1; 127112-5  FUEL TANK CAP ASSEMBLY; 1

174; 451739-2  FUEL TANK CAP; 1

175-1; 168755-4  TUBE COMPLETE; 1

176; 282020-8  HOSE CLAMP; 1

177; 163518-3  GASOLINE FILTER; 1

178; 451736-8  Zbiornik paliwa; 1

179; 424080-6  BUFFER RUBBER; 2

180; 424081-4  BUFFER RUBBER; 1

181; 451737-6  TANK GUARD; 1

182-1; 922206-9  Śruba imbusowa M5X10 W; 4

183; 195308-6  Zestaw startowy odrzutu; 1

184; 424319-7  Uchwyt rozrusznika; 1

185; 424359-5  Amortyzator; 1

187; 266585-8  Wkręt samogwintujący z grubym łbem 5X12; 1

188; 325923-4  Ramię wahliwe; 1

189; 451938-6  Kołnierz; 1

190; 451937-8  Szpula; 1

191; 232258-5  Sprężyna spiralna; 1

192; 444023-2  Linka rozrusznika; 1

193; 451733-4  Obudowa wentylatora; 1

194; 922223-9  Śruba imbusowa M5X16 WR; 4

196; 816565-0  Etykieta z logo Makita; 1

197-1; 168762-7  Gaźnik dpc; 1

198; 325922-6  SWIVEL; 1

199; 413140-9  Podkładka; 1

200-1; WJ00096364  SCREW M3X8 WITH WASHER; 2

201; 257964-1  Pierścień blokujący (EXT) E3; 1

202; 213538-8  O-ring 2; 1

203; 325985-2  Dysza; 1

204; 234183-6  Sprężyna 5-9; 1

205; 442155-9  Uszczelka pompy; 1

206-1; WJ00009599  PUMP DIAPHRAGM; 1

207-1; 141737-1  PUMP BODY; 1

208-1; 352021-1  Filtr wlotowy; 1

209; 442154-1  Uszczelka gaźnika; 1

210; 168620-7  METERING DIAPHRAGM; 1

211; 140438-8  AIR PURGE BODY; 1

212; 424314-7  PRIMER PUMP; 1

213; 346270-0  Pokrywa pompy primer; 1

214; 266582-4  Wkręt samogwintujący z łbem płasko-soczewkowym 3X24; 4

220; 413143-3  Podkładka; 2

221; 638706-6  Moduł przewodu; 1

222; 135398-7  Zespół przedłużenia osłony; 1

223; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

224-1; 347050-7  Przecinak; 1

225; 819765-1  Nalepka z nazwą modelu EM2650UH; 1

226; 819431-0  Znacznik ostrzegawczy; 1

227; 810455-9  Tabliczka ostrzegawcza; 1

228-1; 800F73-7  Naklejka z instrukcją; 1

229; 941152-7  Podkładka 6; 1

230; 443170-6  Filc; 1

231; 352020-3  SEPARATOR MESH; 1

232; 453865-3  Obudowa separatora; 1

233; 453862-9  Uszczelka; 1

234; 801D19-4  Etykieta z numerem seryjnym; 1

235-1; 135668-4  Blok kpl. (krótki) 25.4CC; 1

A01; 122906-3  BAND ASSY; 1

C10; 140400-3  Zaczep kpl.; 1

A03; 783013-3  Wkrętak 16-17; 1

A04-2; 783217-7  Klucz imbusowy 5; 1

A05-1; 783202-0  Klucz imbusowy 4; 1

A06; 831304-7  Torba na akcesoria; 1

A07; 451252-0  Osłona narzędzia; 1

A08-1; 197993-1  Głowica żyłkowa kpl. 95-M10L; 1

A09; 195298-3  Ostrze tnące kpl.; 1

E01; 266427-6  Wkręt samogwintujący z grubym łbem 4X12; 1

E02; 452219-1  Płytka dławika; 1

E03; 452220-6  Dźwignia dławika; 1
